Быстроразъемное соединение CUPLA SP-A (ШРЗ/БРС) с автомат. запорным клапаном для воды, жидкостей и др.рабочих сред трубопроводов, отрывных рукавов
₴3 630.00 – ₴10 340.00
БРС/ШРЗ – универсальное быстроразъемное соединение CUPLA SP-A 1/4“, 3/8“, 1/2“, 3/4 ” дюйм и другой размерности для воды, жидкостей, газов с автоматическим запорным клапаном (ниппелем) для медицинского и лабораторного оборудования, пищевой, фармацевтической промышленности. Quick connect tube fitting couplings for medium pressure general applications food processing equipment, medical application, hospitals, test laboratories.
ПРОИЗВОДИТЕЛЬ | Nitto Kohki, Japan
НАЗНАЧЕНИЕ | фитинги быстросъемы с ниппелем для труб, для быстрого разрыва в одно движение, push-t0-connect трубо/провода с водой и другими жидкостями в одно движение в отрывных рукавах лабораторного и медицинского оборудования двойного назначения, кондитерских фабрик, фармацевтических и химических производств. Для обладнання харчової промисловості за галузями хлібопекарське, кондитерське, макаронне, з виробництва снеків, обладнання для фастфуду, автоматичні лінії, тістопідготовче обладнання, обладнання для формування та ламінації, сушка. транспортування та охолодження, тунельні печі
ТИПОВАЯ СЕРИЯ | SP-A
РАБОЧАЯ СРЕДА ТРУБОПРОВОДА | вода, жидкости и газы
ЗАПОРНЫЙ КЛАПАН | двусторонний => на гнезде (мама) и штекере (папа)
РАБОЧЕЕ ДАВЛЕНИЕ | 1.5 -7.5 мПа
МАТЕРИАЛ КОРПУСА | латунь, нержав, сталь
МАТЕРИАЛ УПЛОТНИТЕЛЯ | NBR (-20С ~ +80C), FKM (-20С ~ +180C)
РАЗМЕР | внутренняя резьба = 1/4″, 3/8″, 1/2″, 3/4″, 1″, 1 1/4″, 1 1/4″, 1 1/2″, 2″
- Description
- CHART SPEC
- Additional information

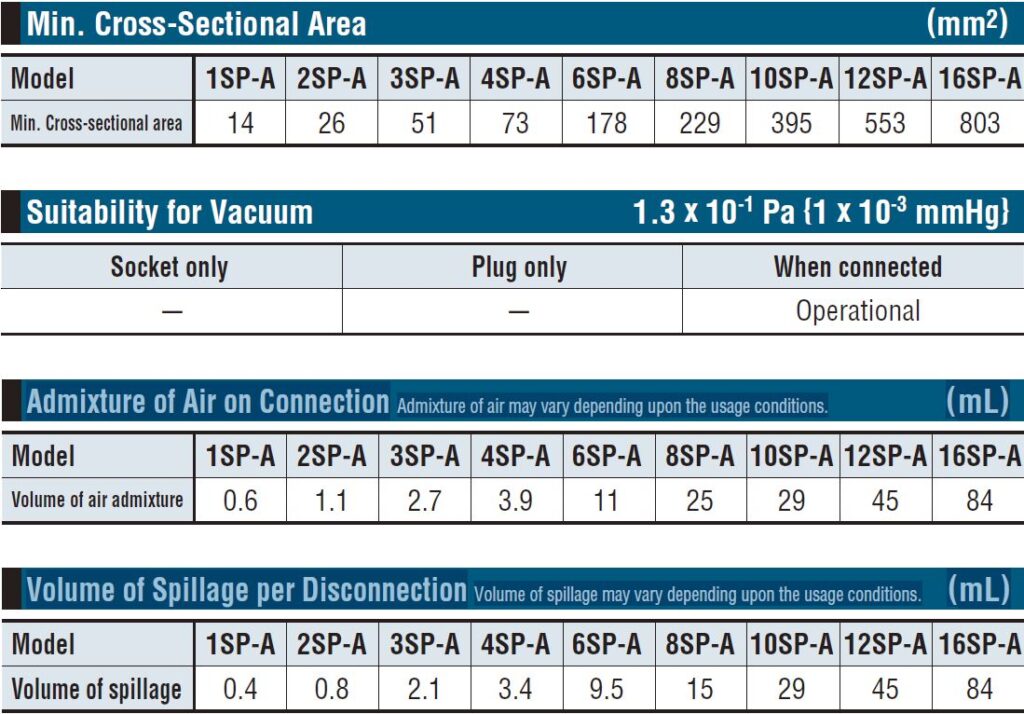

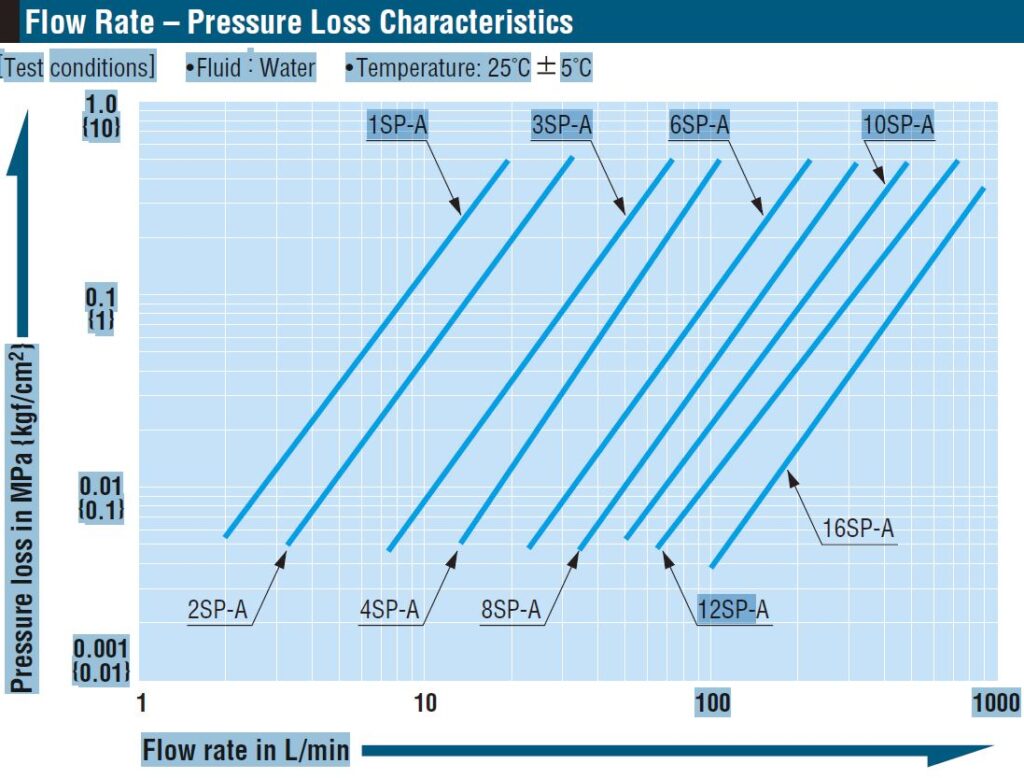

- Пропускная способность

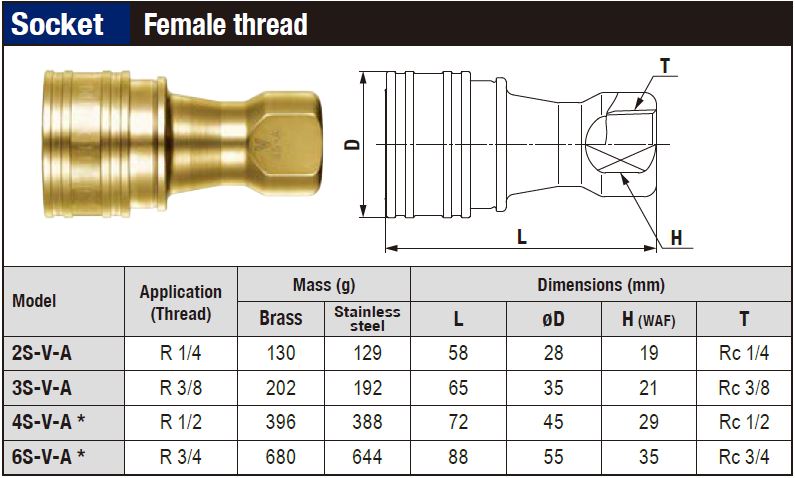

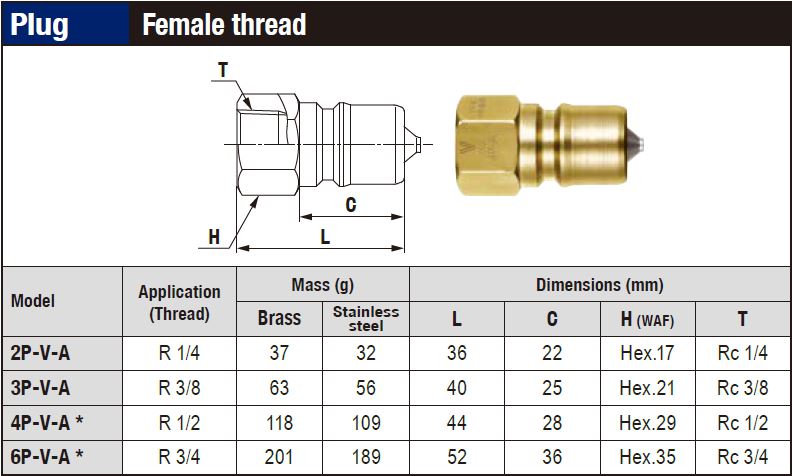

- Спецификация
- Reviews (0)
Description
Быстроразъемные соединения для воды, пара и жидкостей рабочих сред труб и рукавов (coupling fittings) – это компоненты, которые позволяют быстро и легко соединять и отсоединять трубопроводные системы без необходимости использования инструментов или специальных навыков. Они широко применяются в различных отраслях, таких как медицина, пищевая, химическая промышленность, строительство, промышленность, сельское хозяйство и т. д.
БРС для газов и жидкостей с автоматическим запорным клапаном Nitto Kohki Cupla серии SP-A. Штекер и гнездо оборудованы двусторонним запорным клапаном для предотвращения утечки рабочей жидкости или газа.
Различный материал уплотнителя для различных типов жидкостей. Различные материалы корпуса и размеры. БРС для газов и жидкостей с автоматическим запорным клапаном
Рабочие среды : вода, масло, пар, высокочистые хим. вещества, воздух, пром газы 1.5 -7.5 МПа
Штекер и гнездо оборудованы двусторонним запорным клапаном для предотвращения утечки жидкости или газа. Различный материал уплотнителя для различных типов жидкостей. Различные материалы и размеры корпуса. Направление потока Двухсторонний запорный клапан
Материал корпуса Латунь Нержавеющая сталь, сталь с оцинкованным покрытием
Размер (дюймы + Код БРС
1/8″ 1SP-A ,
1/4″2SP-A ,
3/8″ 3SP-A ,
1/2″ 4SP-A ,
3/4″ 6SP-A ,
1 ” 8SP-A ,
1 1/4″10SP-A,
1 1/2″ 12SP-A ,
2″ 16SP-A .
Рабочее давление, МПа (кг/см2) 5.0 (51) 3.0 (31) 2.0 (20) 1.5 (15) 7.5 (76) 4.5 (46) 3.0 (31) 2.0 (20)
Максимальное давление, МПа (кг/см2) 7.5 (76) 43.5 (46) 3.0 (31) 2.3 (24) 10 (102) 6.5 (66) 4.5 (46) 3.0 (31)
Рабочие температуры Комплектация
NBR SG -20С ~ +80C стандарт фторэластомер
(FKM) X-100 -20С ~ +180C стандарт
FFKM P 0С ~ +50C стандарт
EPDM E.P.T -40С ~ +150C стандарт
Какие бывают быстроразъемные соединения по типам для труб и рукавов:
- Шаровые краны с быстросъемными соединениями: Эти краны оснащены механизмом быстрого соединения, который позволяет легко и быстро открывать или закрывать поток жидкости или газа в трубопроводе.
- Камлоки (Camlock): Камлоки – это тип соединительных элементов, состоящих из двух частей (мужской и женский), которые можно легко соединить и отсоединить. Они часто используются для быстрого соединения шлангов или трубопроводов в жидкостных системах.
- Соединения “швабры” (Quick Connect Fittings): Это тип соединений, который позволяет быстро и безопасно соединять концы труб или рукавов. Они обычно используются в системах водоснабжения, водоотведения, пневматики и других применениях.
- Соединения “пуш-фит” (Push-to-Connect Fittings): Это соединения, которые обеспечивают быстрое и простое соединение труб без использования инструментов. Просто нажмите трубу внутрь соединения, и оно надежно фиксируется.
- Соединения “квик-дісконнект” (Quick Disconnect Fittings): Эти соединения обычно используются для быстрого и безопасного соединения или отсоединения трубопроводов или шлангов, например, в системах подачи воздуха, воды или газа.
Эти типы быстроразъемных соединений предлагают различные уровни быстроты, простоты использования и надежности в зависимости от конкретных требований и условий применения.
Трубопровідна арматура – різні пристрої і компоненти фітингів, що використовуються в системах трубопроводів для контролю, регулювання та забезпечення безпеки потоку робочого середовища (рідини, газу тощо). такий вид арматури фітіингів може або повністю блокувати потік, або регулювати тиск, витрату і температуру робочого середовища відповідно до вимог. Принцип роботи обладнання для рідин і газів універсальний
Additional information
| Weight | N/A |
|---|---|
| Рабочая среда | Вакуум, Вода, Водяной пар, Масло гидравл, Химические Жидкости |
| Материал БРС | |
| Размер | |
| Материал уплотнителя | Бутадиен-нитрильный каучук NBR (SG), Фторэластомер (фтористый каучук FKM (X-100)) |
